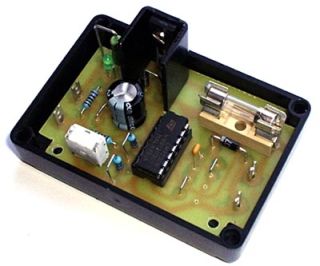

Das betriebsbereite Gerät
(Ohne Gehäusedeckel und Anschlusskabel)

Das Projekt

Die Schüler der Oberstufe der höheren Berufsfachschule für Technik bauen einen Spannungsstabilisator zusammen. Das Gerät wandelt eine Gleichspannung im Bereich von 12...15V in eine einstellbare und stabilisierte Ausgangsspannung von 3...9V um. Damit können Kleingeräte (z.B. MP3-Player) am Bordnetz eines PKWs betrieben werden. Die Kosten belaufen sich auf ca. 8 € pro Materialsatz. Die Geräte werden zum Eigentum der Schüler.

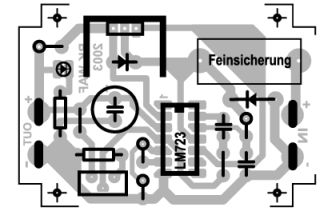

Layout und Bestückungsplan

Die Technik

Die Stabilisierung regelt mit Hilfe eines LM724, der einen Längstransistor BD140 ansteuert. Ausgelegt für einen Dauerstrom von ca. 400mA, ist die Schaltung zum Einen durch eine Strombegrenzung mit Hilfe des ICs und zum Anderen wegen der eingesetzten Schmelzsicherung überlast- u. Kurzschlussgesichert.
Der Anschluss an das Bordnetz des PKW erfolgt über einen 12V-Bordnetzstecker. Verbraucher werden je nach erforderlichem Steckverbindersystem individuell angeschlossen.

Löten der Anschlusskabel

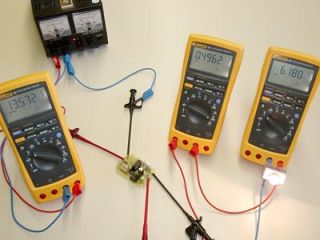

Inbetriebnahme und Test auf
Stabilisierungsgenauigkeit

Die Praxis

Die Schaltungstechnik des Stabilisators knüpft an den Unterricht im Fach IT-Systemtechnik in diesem Bildungsgang an, insbesondere an die Unterrichtsreihe mit den Themenbereichen Spannungsstabilisierung und Stromversorgungen, Regelkreise und Kühlkörperberechnung bei Leistungshalbleitern.
Danach bauen die Schüler die Geräte auf und testen sie anschließend. Für diese Praxisphase stehen zwei komplette Vormittage zur Verfügung.
